1、贴片金属封装LVPECL晶体振荡器，尺寸为：7.0×5.0×1.4 mm。
2、振荡模式：基频、三倍频 /PLL。
3、2.5V和3.3V工作电压，支持三态功能。
4、卷轴编带包装，可用于自动安装和回流焊。
5、LVPECL模式输出，高频率输出范围10MHz~1500MHz.
6、低相位噪声和低抖动。
7、绿色环保产品，通过RoHS和Pb Free认证。
8、SMD 7050差分输出LVPECL有源晶振主要应用于光纤通信、千兆网、串行ATA、SCSI、高端服务器、电脑周边、PCI-Express、SDH、SONET、广播服务、移动通信、基站、网络设备、航天、航海等电子产品及应用上。
| Item /Type | NDOLP57 (SMD 7050 LV-PECL差分晶振) |

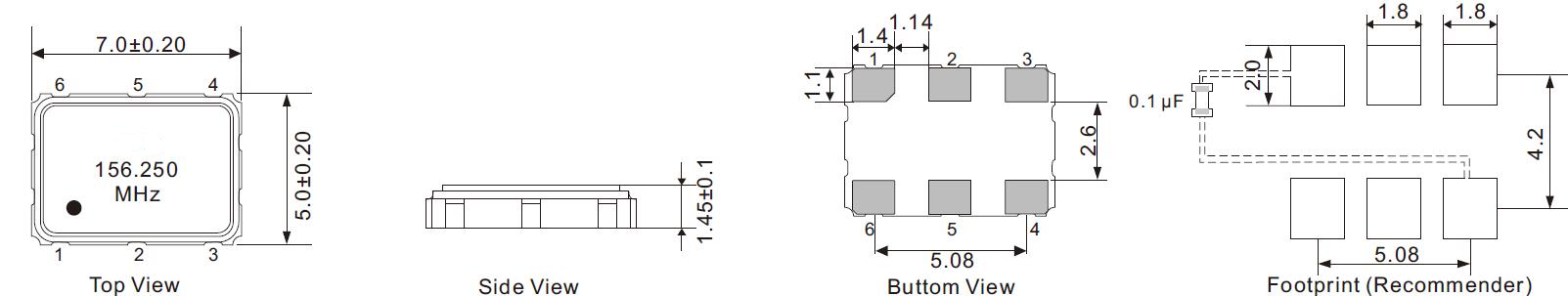

| Dimensions | 7.0×5.0×1.40 |
| Output | LV-PECL |
| Output load |
50Ω (Terminated to Vcc-2.0V) |
| Output frequency range | 10MHz~1500MHz |
| Supply voltage | 2.5V / 3.3V |
| Frequency tolerance (All condition) |
±25 ppm, ±50 ppm, ±100 ppm |
| Operating temperature |
-20~+70ºC, -40~+85ºC |
| Current consumption |
100mA max. |
| Disable current |
35mA max. |
| Symmetry |
45%~55% |
| Output voltage Voh (min.) / Vol (max.) |
Vcc-1.1 V min. / Vcc-1.5 V max. |
| Input voltage Vih (min.) / Vol (max.) |
70% Vcc min. / 30% Vcc max. |
| Rise / Fall time |
1ns max. |
| Start-up time |
10ms max. |
| Storage temperature |
-55~+125ºC |
| Phase jitter (12KHz~20MHz) |
1 pSec Max. |
